SAP GARDEN MUNICH

LE PROJET ET SON CAHIER DES CHARGES

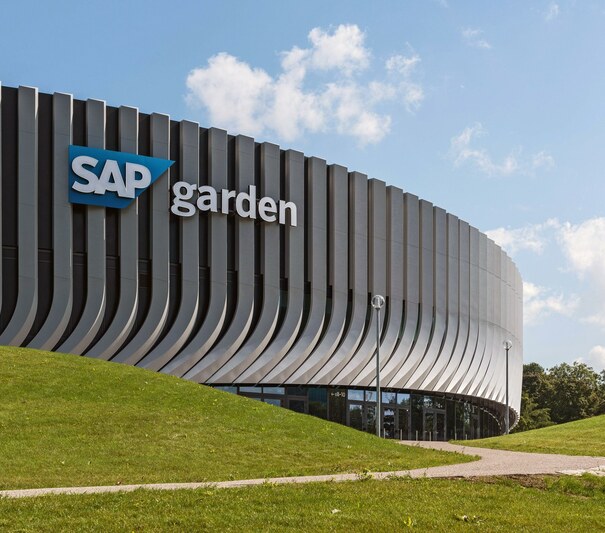

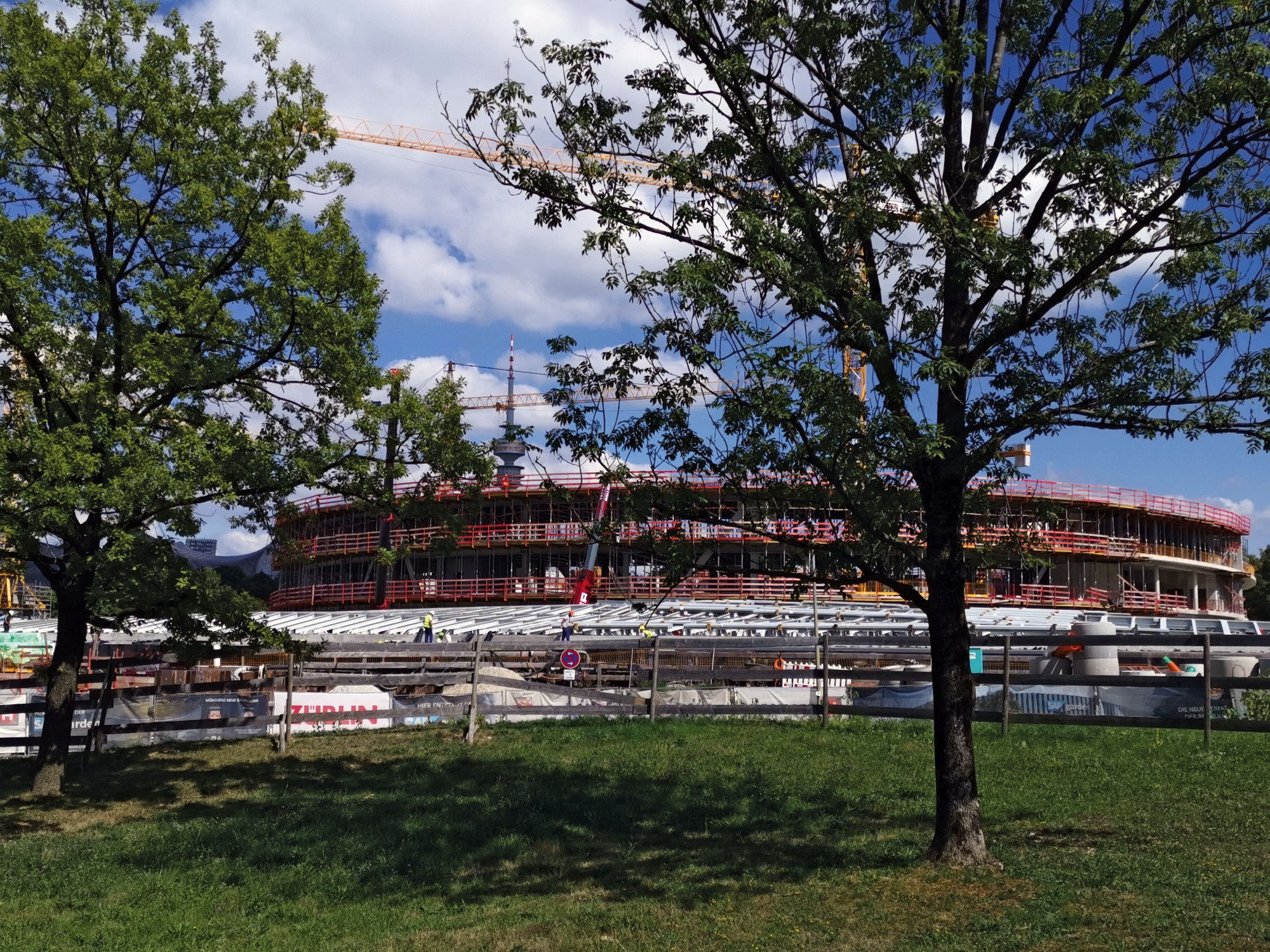

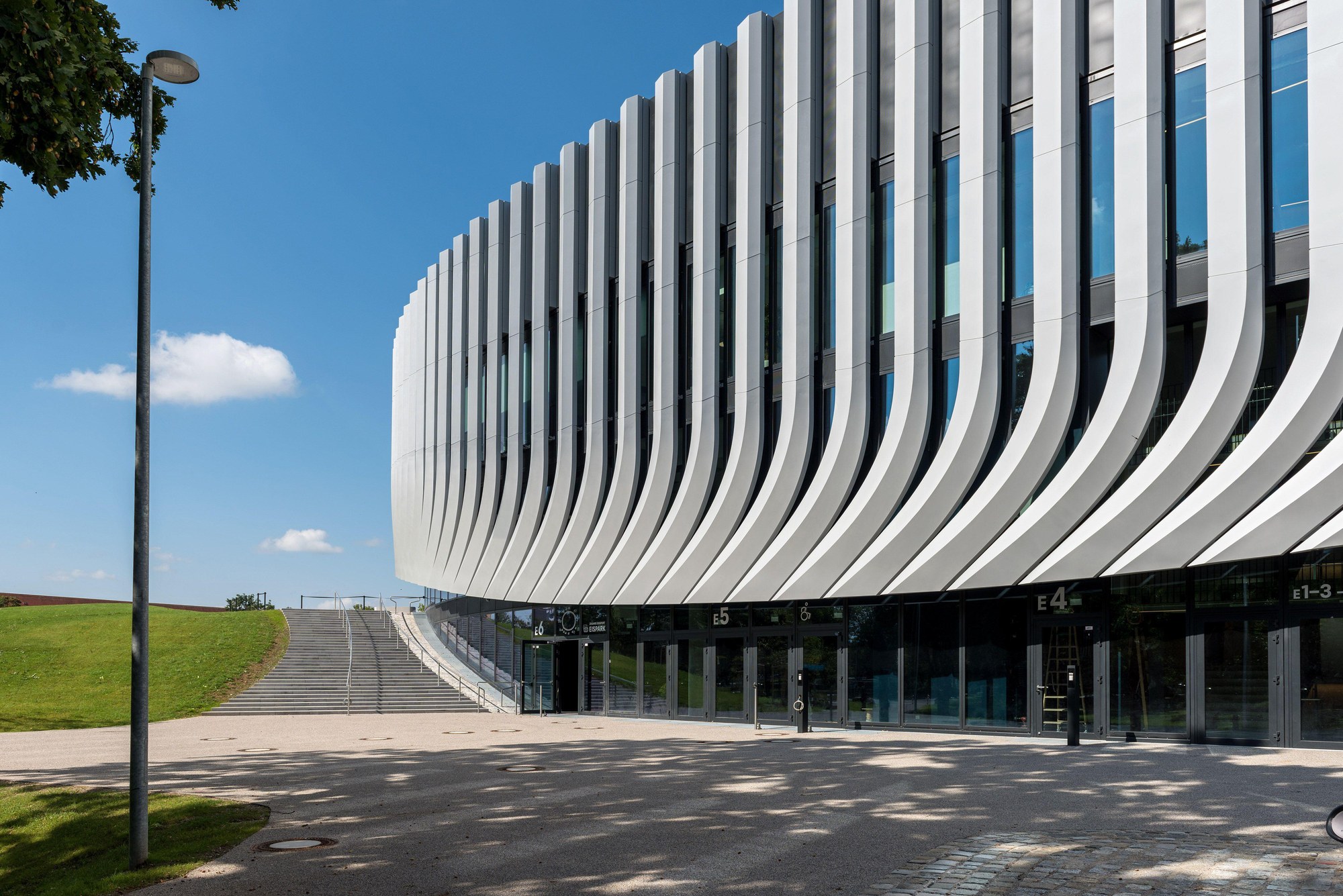

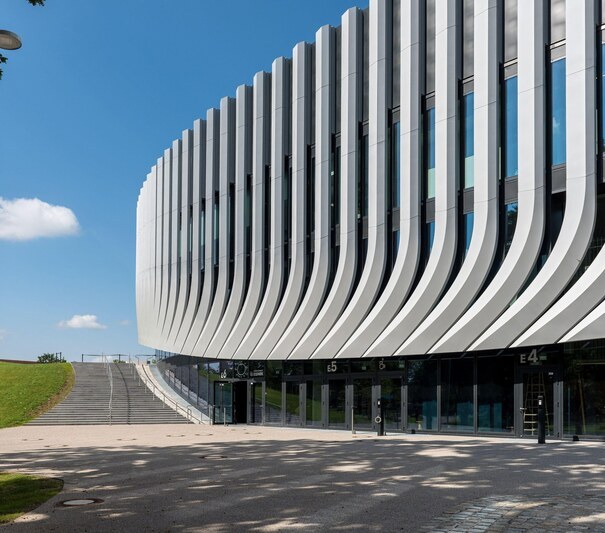

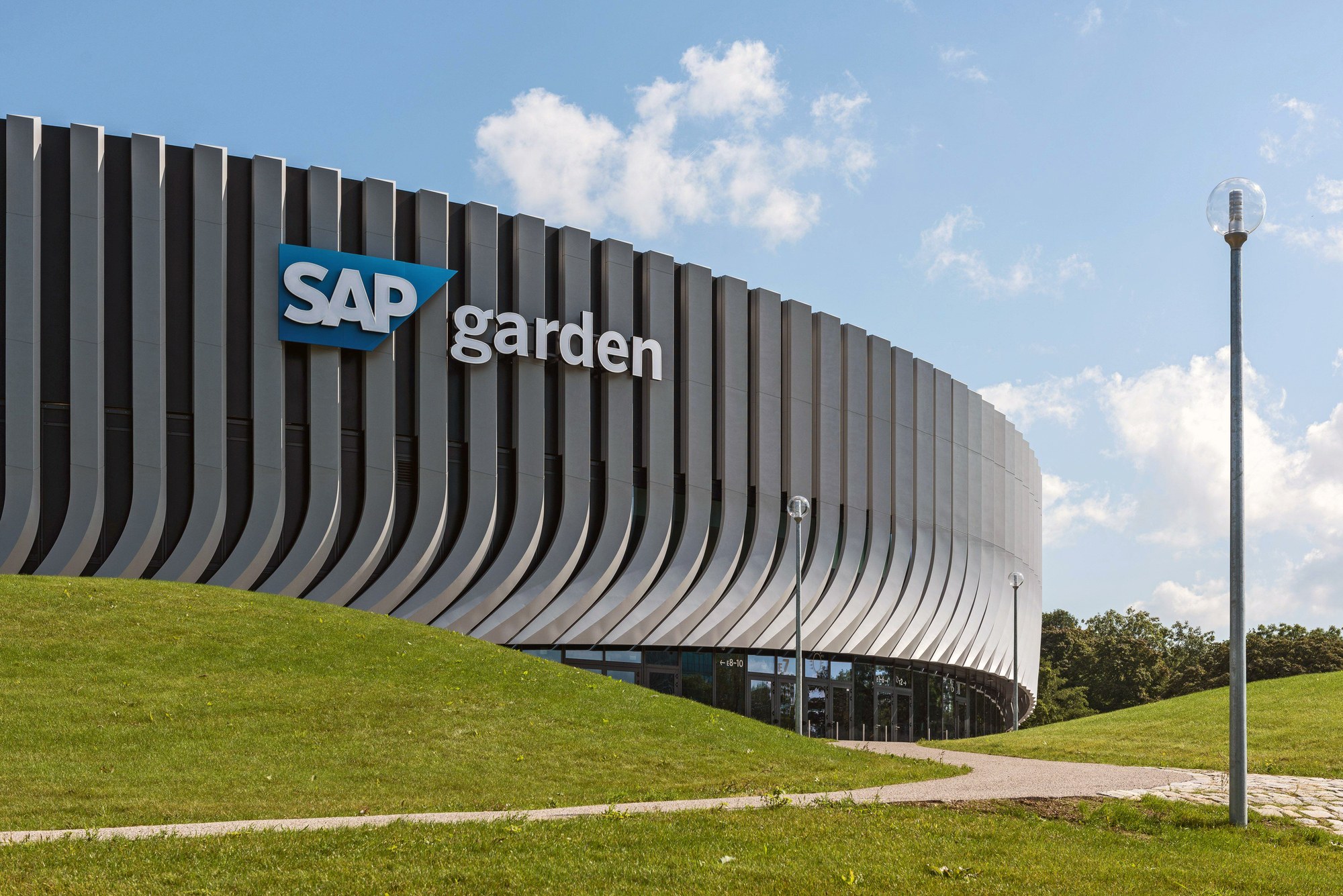

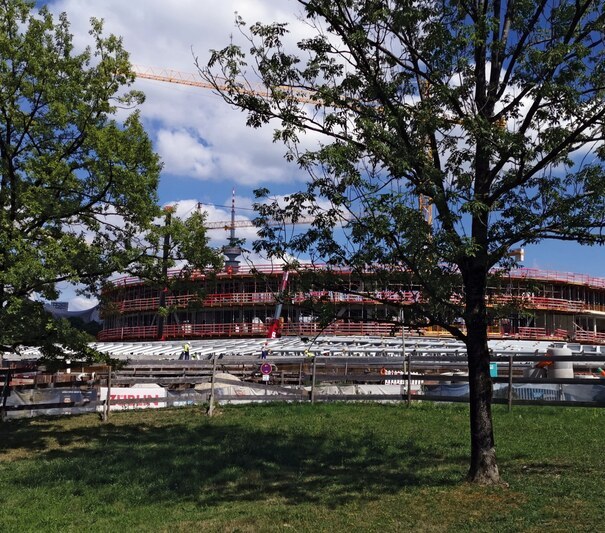

Le SAP Garden est une salle polyvalente de six étages avec une surface au sol brute d’env. 70 000 m², qui sera construite sur le site du stade olympique de cyclisme, démoli en 2015, dans le Parc olympique de Munich. La salle a été mise en service en 2024 et peut accueillir jusqu’à 12 500 visiteurs. Le club de hockey sur glace EHC Red Bull Munich (DEL) et l’équipe de basket-ball du club omnisports Bayern Munich (BBL) jouent leurs matchs à domicile dans la salle.

Des appuis en élastomère de Calenberg ont été employés pour répondre aux exigences prescrites en matière de sécurité d’assise et de stabilité durables. Concrètement, cela signifie:

• Isolation des murs et des constructions des tribunes
• Absorption de débattements de ± 30 mm suite à des effets de charge dus à la fréquentation par le public, avec dérivation centrique simultanée de la charge centrée dans la sous-construction adjacente
• Compensation des irrégularités dues aux tolérances des éléments de construction

LA SOLUTION

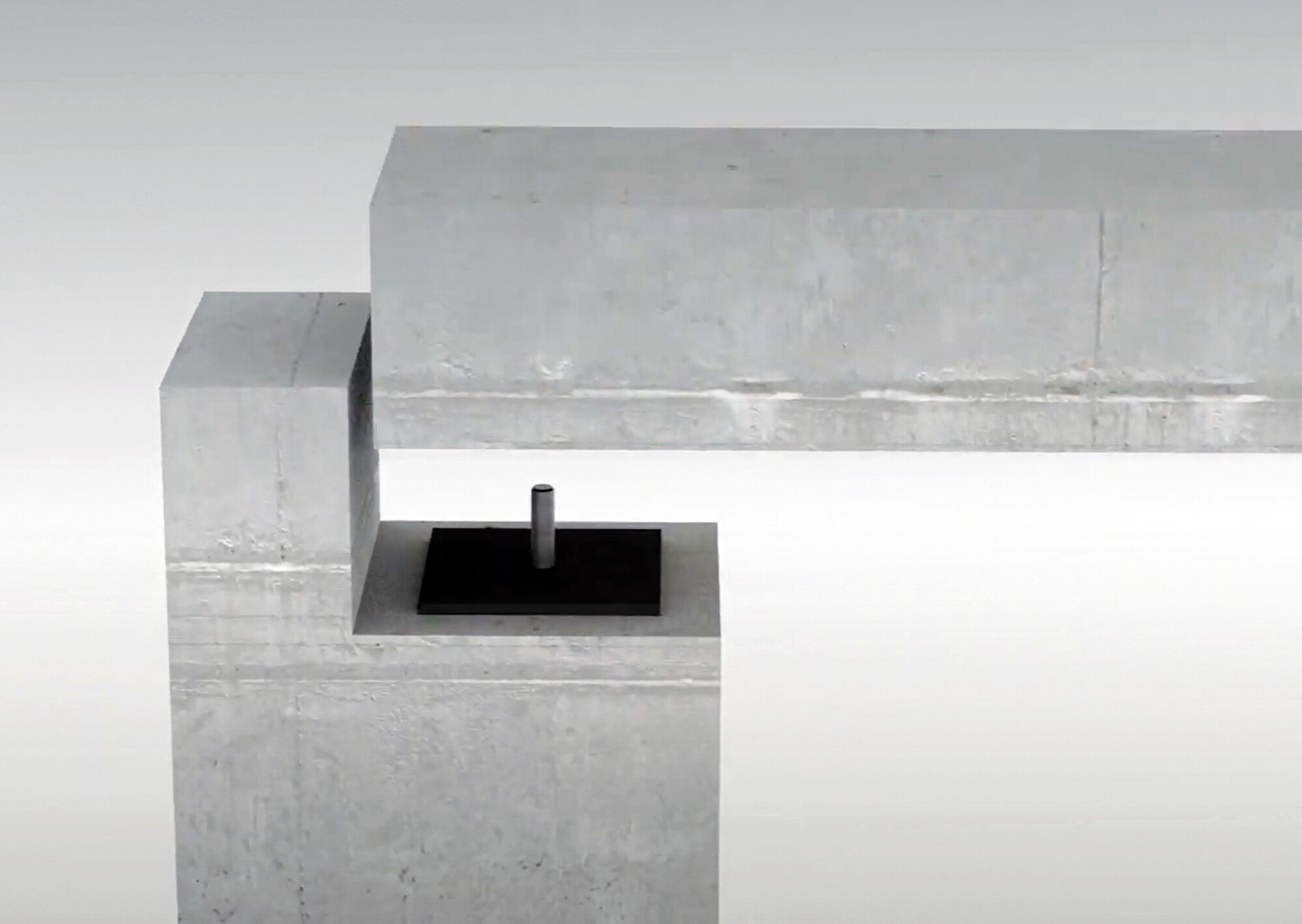

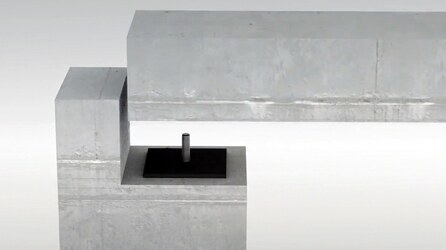

Pour l’appui de la tribune, l’appui compact S 65, qui possède un agrément technique, a été employé avec différentes épaisseurs comprises entre 10 et 30 mm. Les exigences en matière de protection contre l’incendie ont été satisfaites grâce à l’enrobage en Ciflamon.
L’appui glissant Civalit de Calenberg a été installé dans les composants d’éléments de construction soumis à des déformations par cisaillement afin d’absorber les dislocations prévues. De cette manière, il est possible d’absorber des dislocations d’éléments de construction à concurrence de 30 mm.
