PHILHARMONIE DE L'ELBE, HAMBOURG

LE PROJET ET SON CAHIER DES CHARGES

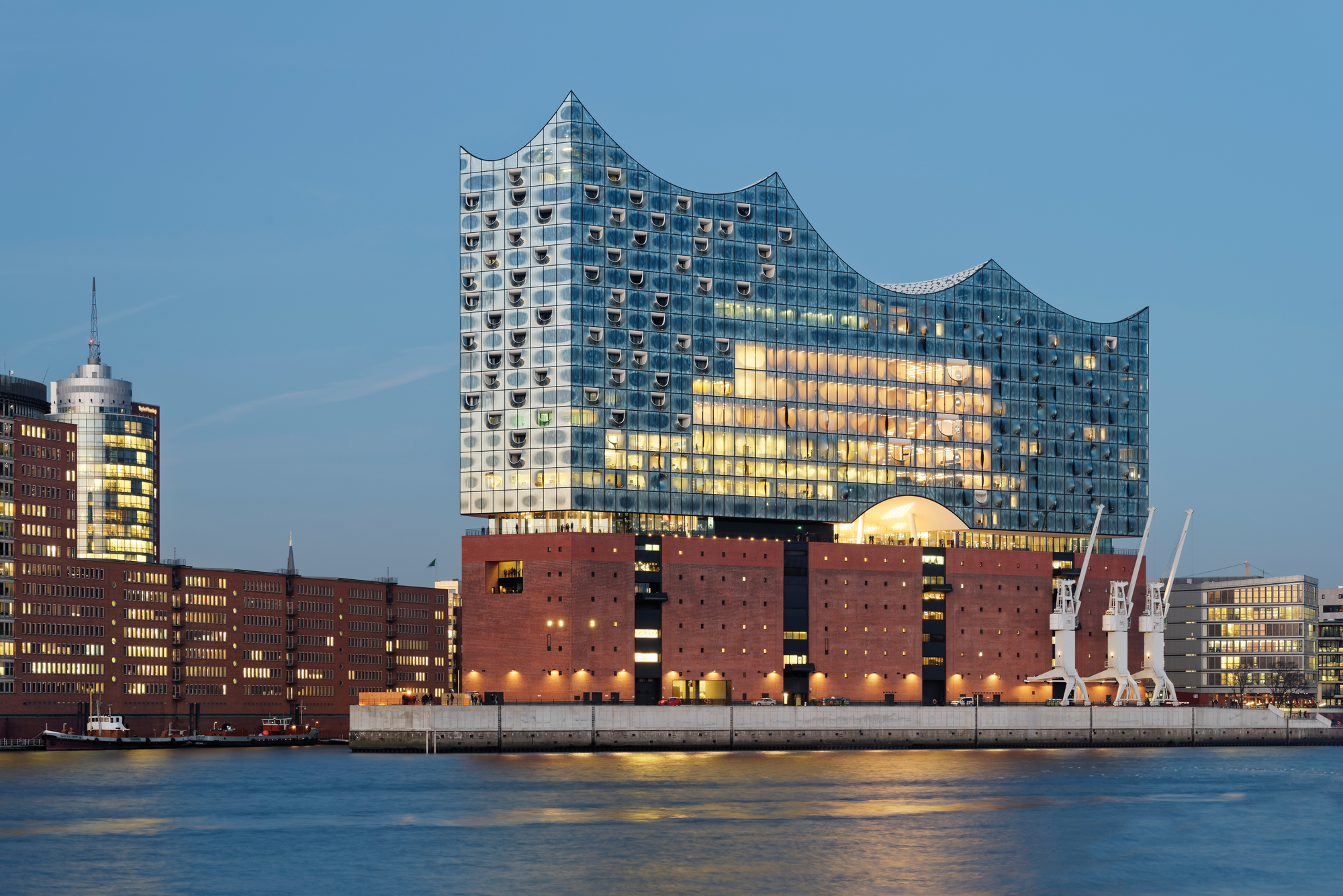

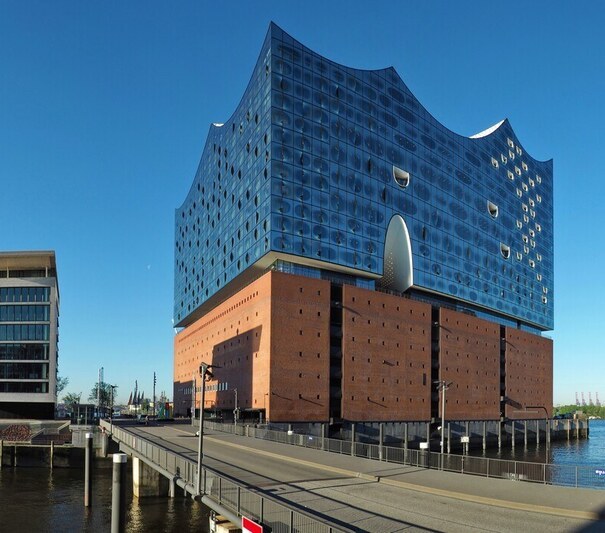

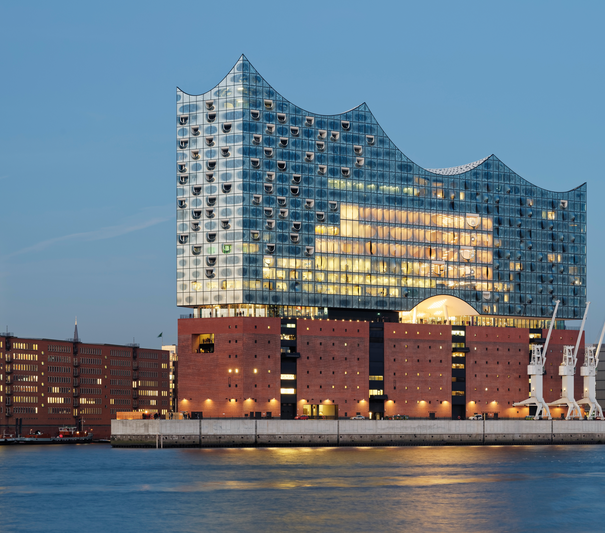

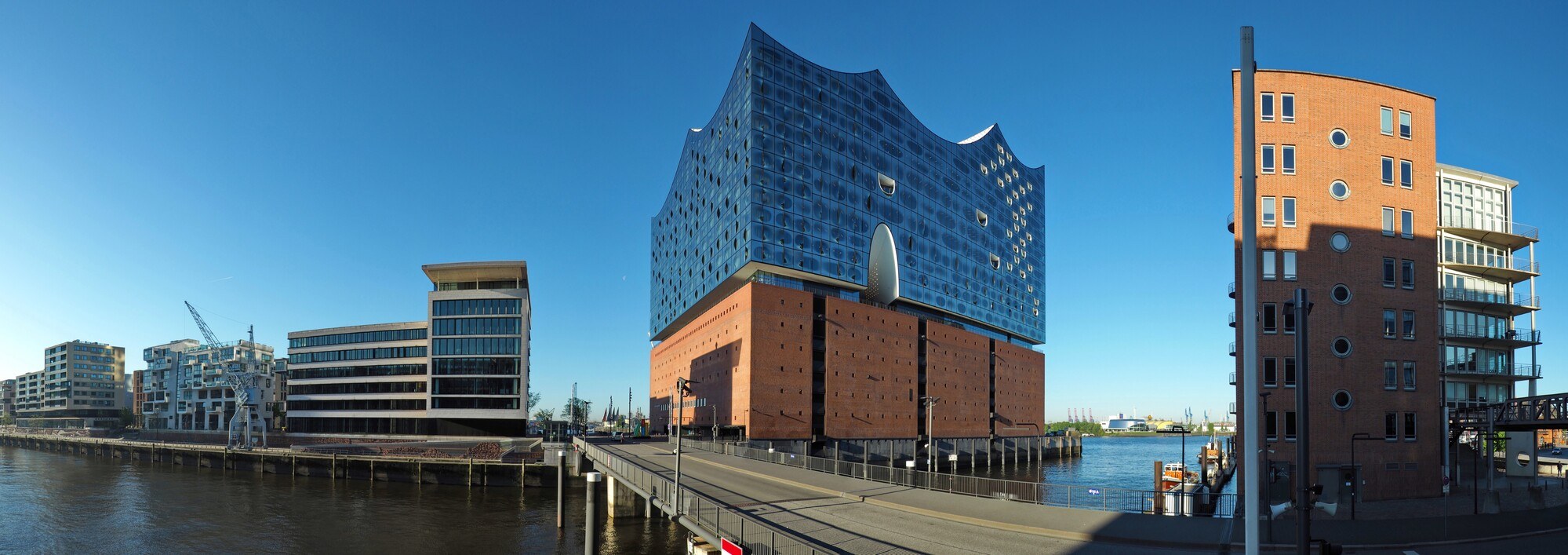

Située dans un emplacement privilégié au bord de l'Elbe, la Philharmonie de l’Elbe de Hambourg, d'une hauteur de 110 mètres, est à la fois un monument emblématique et un symbole culturel de la ville. Elle attire également les mélomanes du monde entier.
Le bâtiment comprend trois salles de concert, des restaurants, un hôtel, des appartements exclusifs, un parking et des salles de conférence.

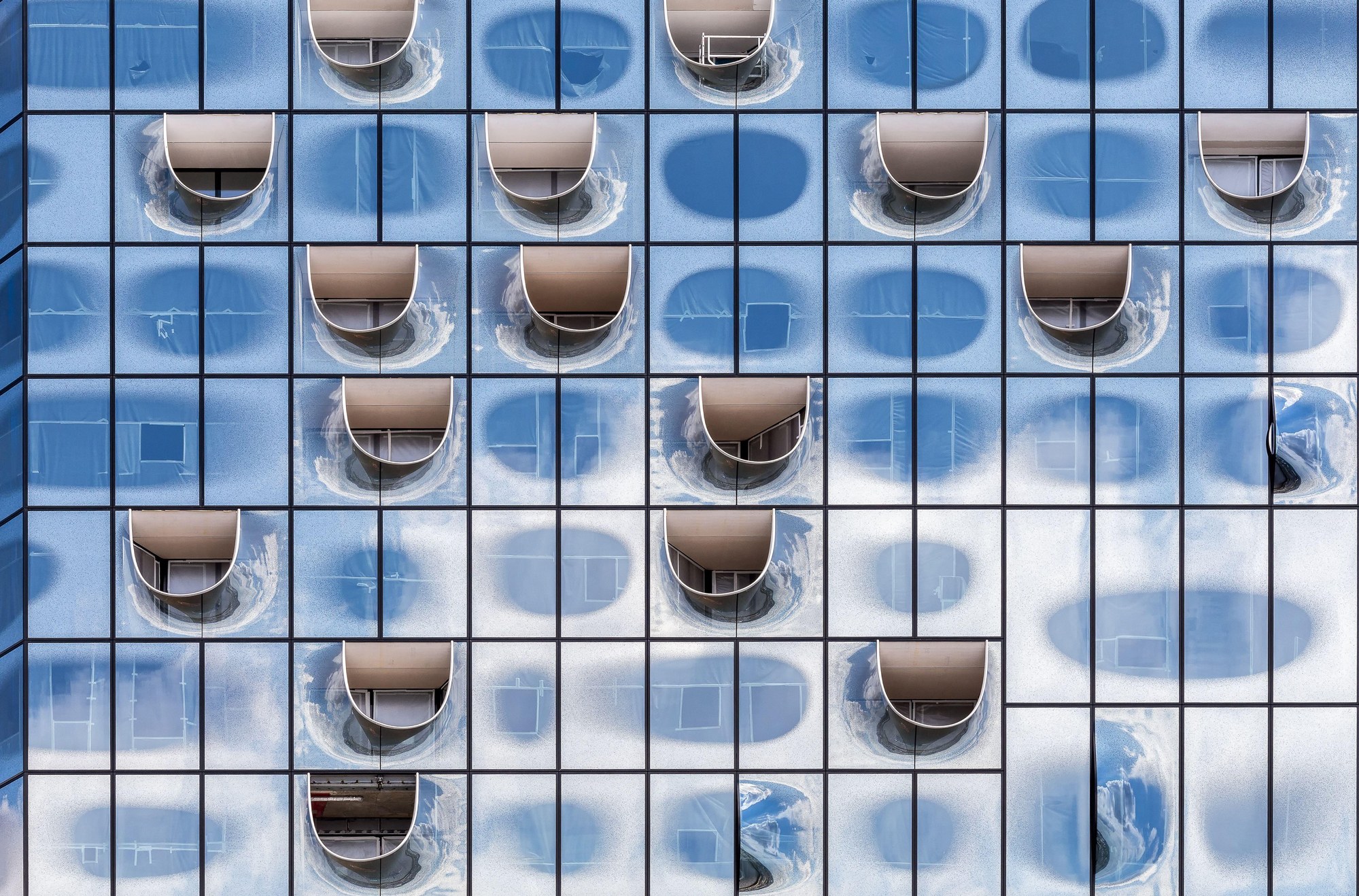

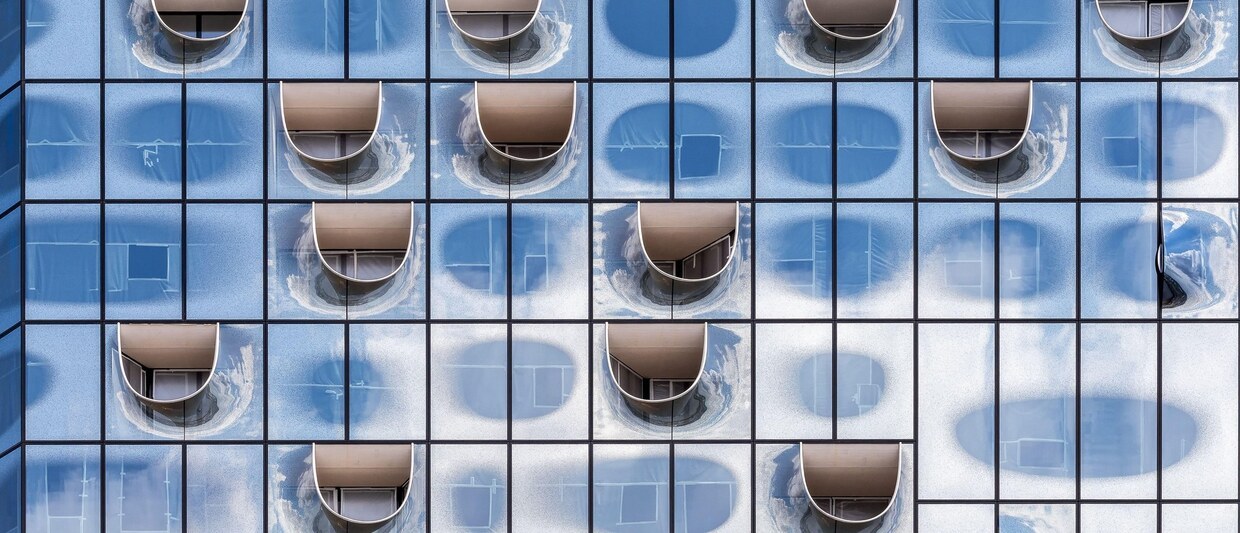

Une façade en verre incurvée à simple paroi, composée de vitres réfléchissantes de forme individuelle, a été posée au-dessus de l'entrepôt historique en briques. Le toit aux formes impressionnantes, d'une superficie de 6 000 m² et d'un poids de 8 000 tonnes, est soutenu par des poutres en acier courbées individuellement.
La mise en œuvre technique du concept de construction a représenté un défi de taille pour la conception de la structure porteuse et le découplage élastique.

LA SOLUTION

Afin de satisfaire aux exigences, ce projet a nécessité l'utilisation de différents appuis de construction, de pièces sur mesure et d'appuis en élastomère dynamiques.

La façade en verre, entourée et soutenue par des cadres en acier, a nécessité des mesures de séparation thermique. Afin d'éviter les pertes d'énergie, une construction spéciale sophistiquée, spécialement fabriquée par Calenberg et basée sur l’appui Kerncompactlager, a été intégrée dans la structure en acier de la façade.

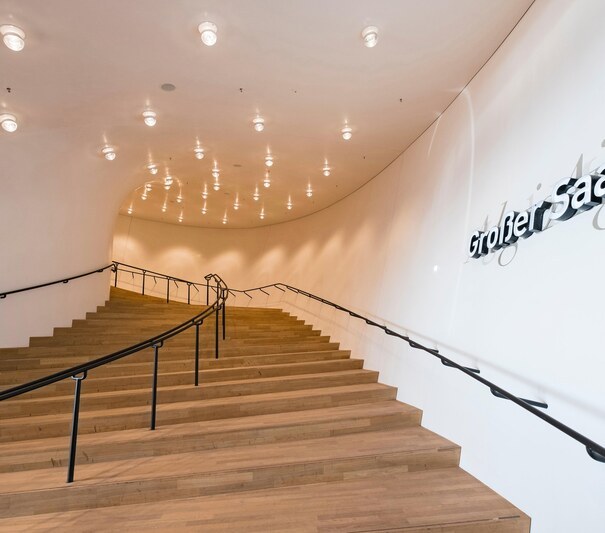

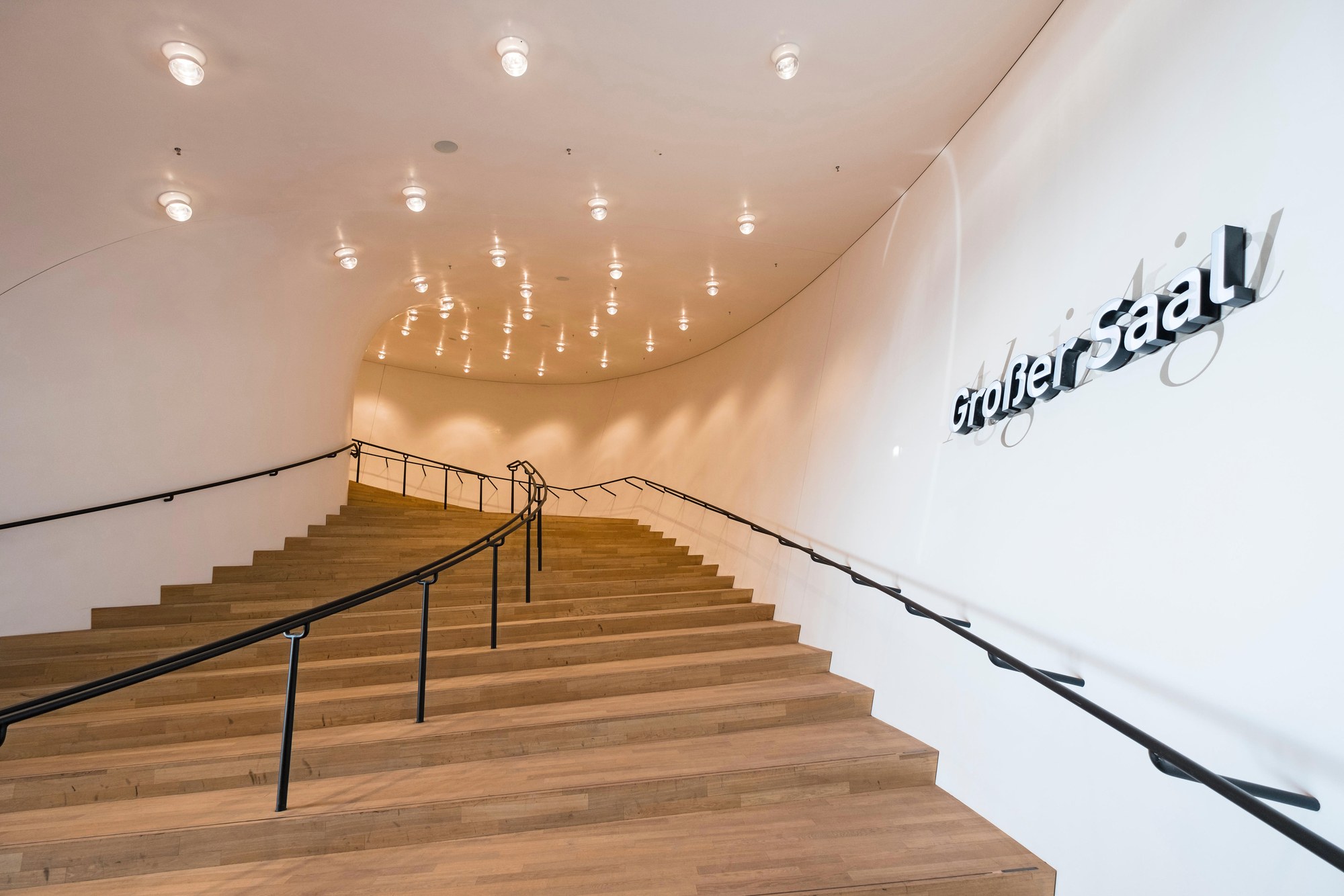

Des appuis élastiques spéciaux avec l’appui Bi-Trapez ont assuré le découplage acoustique des escaliers et empêché l'apparition de bruits de choc.

Afin que la lourde façade en verre et le toit puissent être soutenus par le socle historique, la fondation a été complétée par des pieux supplémentaires en béton armé. Ceux-ci garantissent que les charges générées sont transférées de manière ciblée vers les couches de sol portantes. Pour ce faire, des appuis en élastomère CR 2000 de Calenberg ont été utilisés, qui ont également été employés dans la structure de soutien du toit.

Cela a permis de garantir que la Philharmonie de l'Elbe repose aujourd'hui encore sur un sol sûr et ne présente aucun dommage structurel.
