NOUVEAU BÂTIMENT CARL ZEISS

LE PROJET ET SON CAHIER DES CHARGES

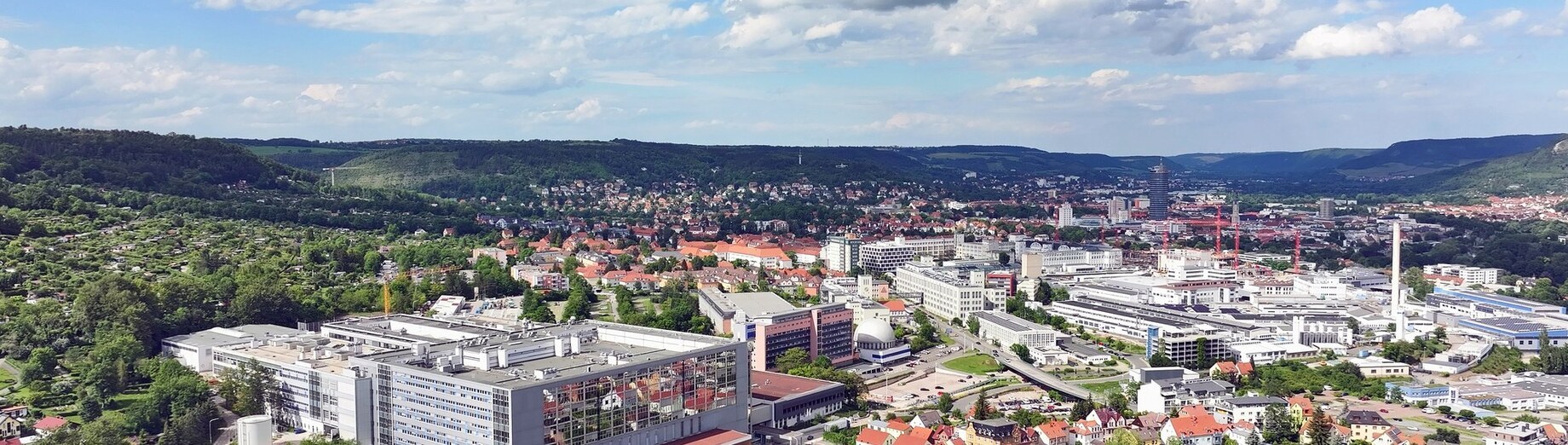

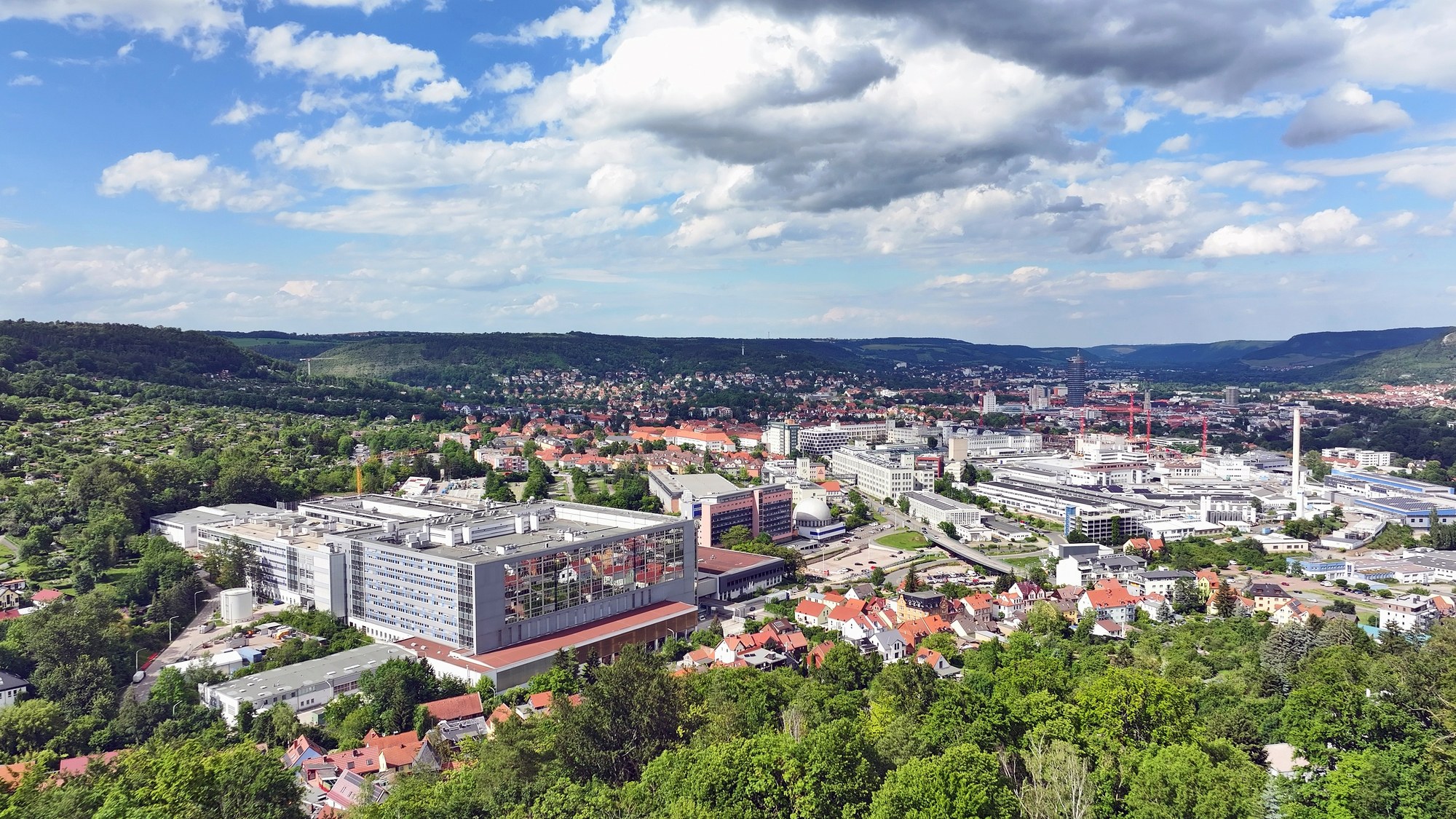

La société Carl Zeiss AG construit à Iéna, sur un terrain d'environ 80 000 m², un complexe immobilier ultramoderne de plusieurs étages comprenant des bureaux, des espaces technologiques et des laboratoires, ainsi que des zones de production intégrées. Le nouveau bâtiment est principalement constitué de béton armé coulé sur place ; les plus grandes sections sont quant à elles construites à partir d'éléments préfabriqués.

Le principal défi consistait à compenser en toute sécurité les importants déplacements survenant au sein de la construction en béton coulé sur place à l'aide d’appuis en élastomère adaptés. Par ailleurs, les mouvements des poutres inclinées traversant les ouvertures dans les planchers devaient être compensés par des appuis glissants verticaux à très faible frottement.

LA SOLUTION

Pour satisfaire à ces exigences, des appuis glissants Ciparall de type GFK de Calenberg avec agrément technique, ainsi que des appuis glissants linéaires Ciparall dotés d'un revêtement Ciflamon (classe de protection incendie F 90), ont été utilisés.
L'appui glissant linéaire Ciparall en béton coulé sur place permet des déplacements horizontaux pouvant atteindre 80 mm. Quatre appuis glissants ont été mis en place par élément de plancher afin de répartir les charges de manière optimale et de permettre des mouvements contrôlés.
Dans un souci d'efficacité, tous les appuis ont été livrés pré-montés. Cela a non seulement considérablement facilité le montage, mais a également permis de ne pas bétonner les appuis.
