PANDION « FÜNF FREUNDE »

LE PROJET ET SON CAHIER DES CHARGES

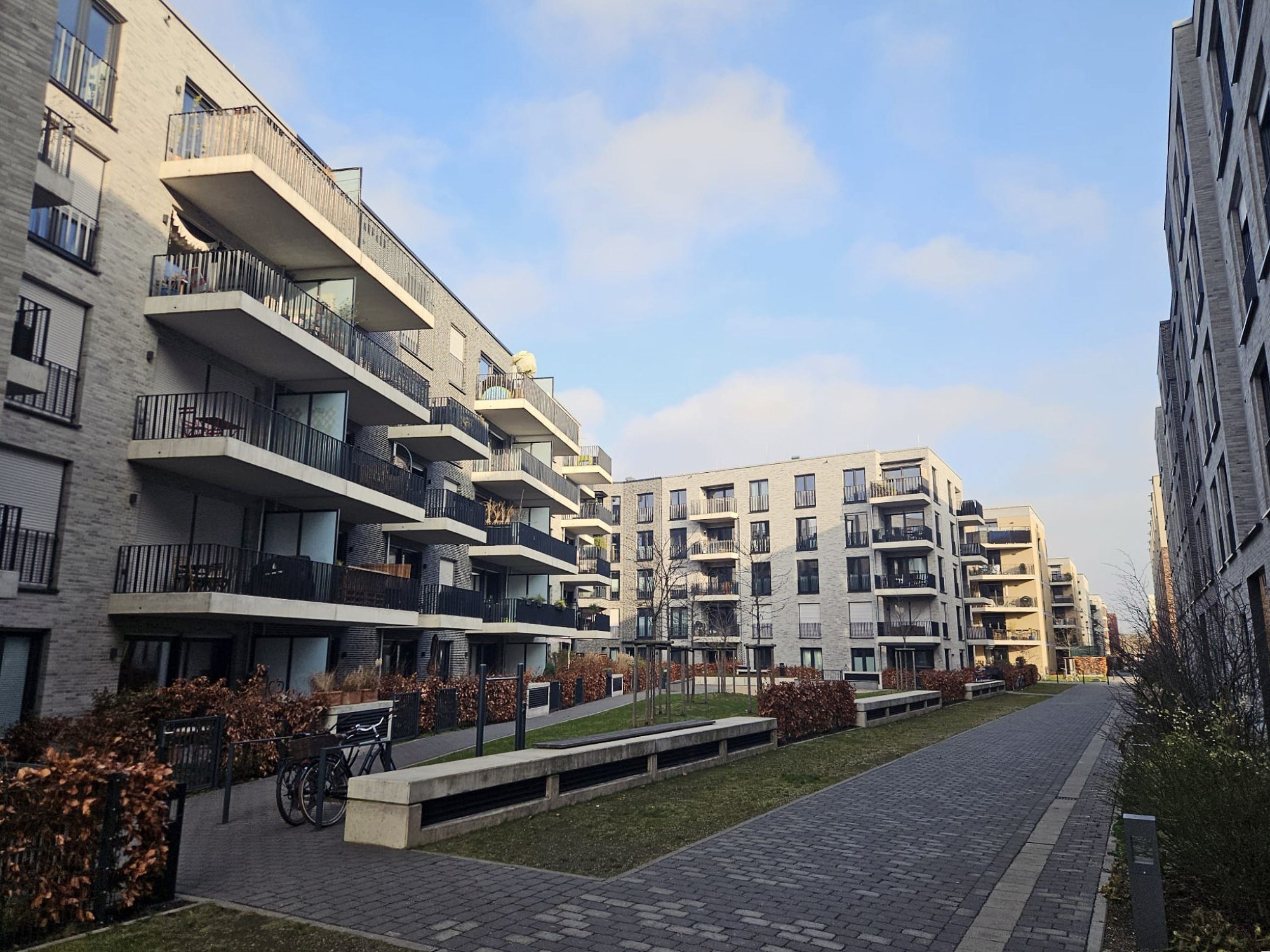

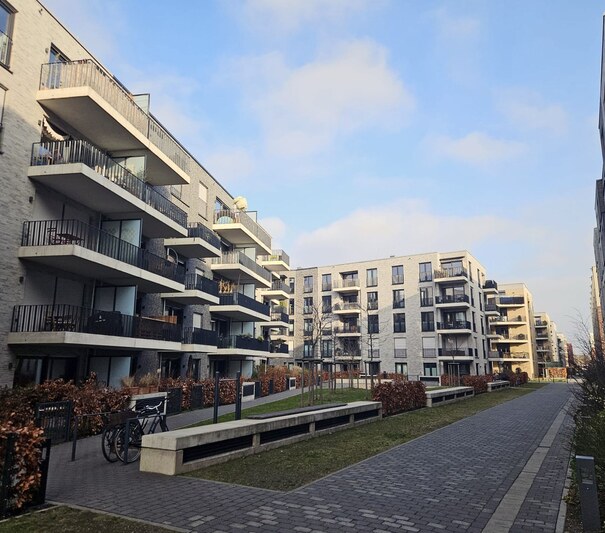

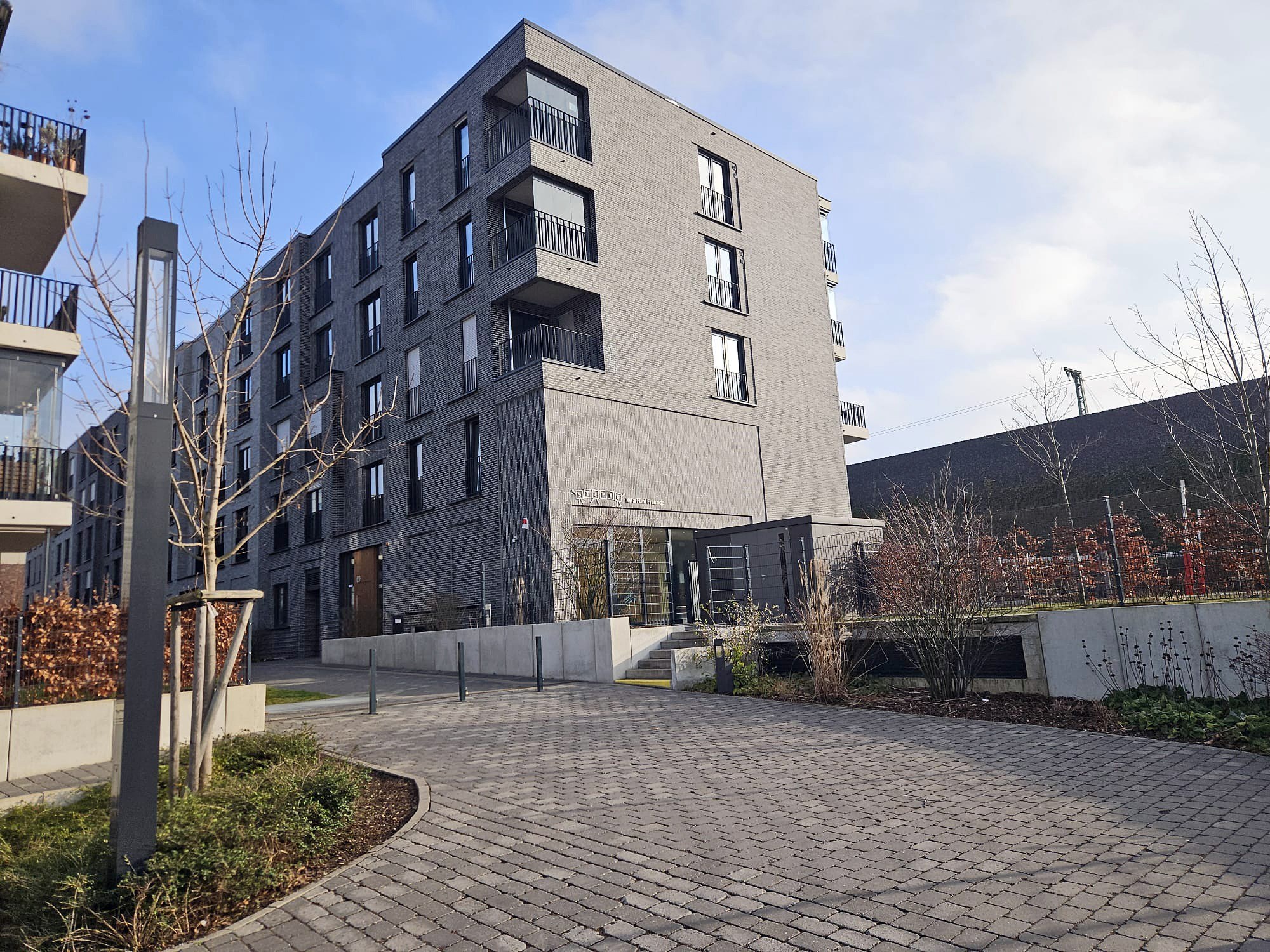

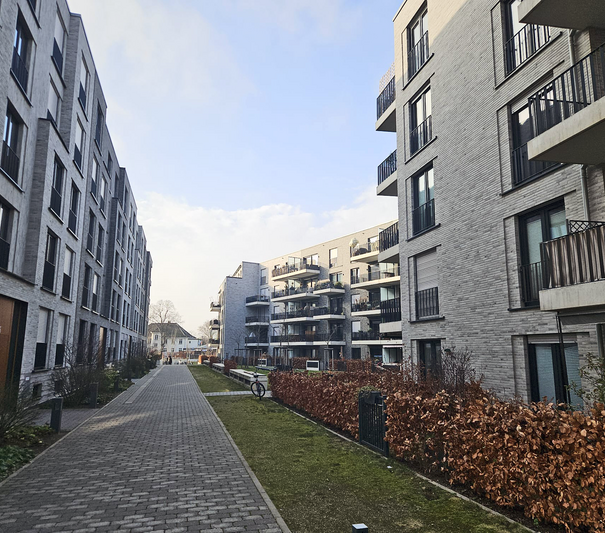

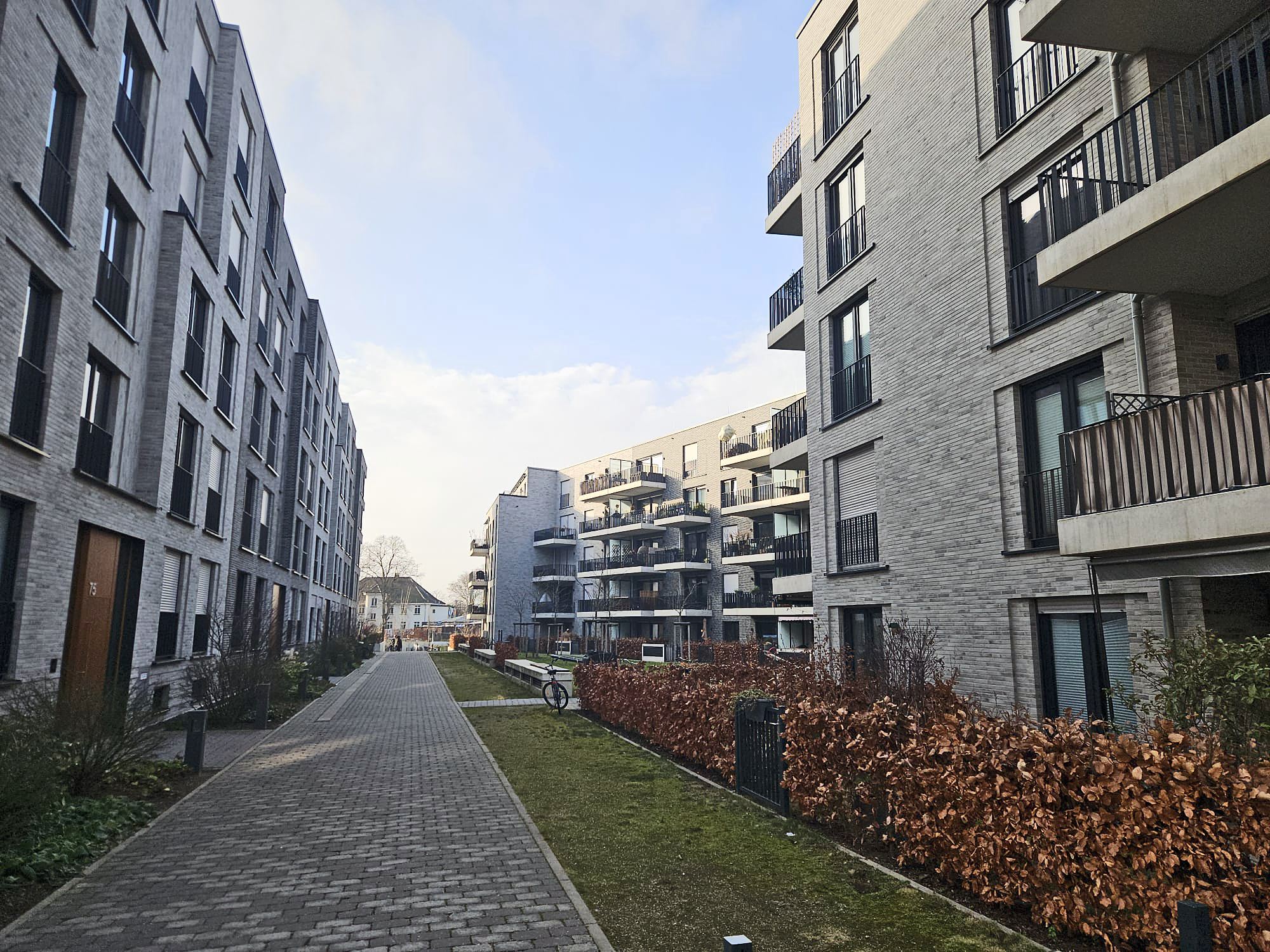

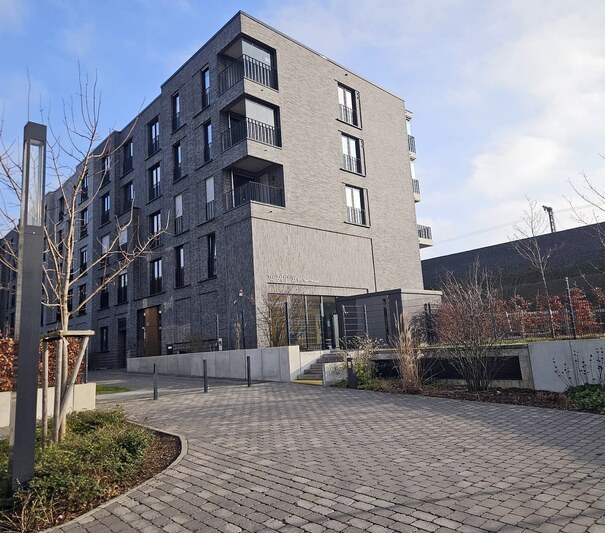

Le nouveau quartier urbain « Ehrenveedel » est en train de voir le jour sur l’ancien site de la gare de marchandises de Cologne-Ehrenfeld d’une superficie d’environ 70 000 m². L’édifice de la société Pandion AG « PANDION FÜNF FREUNDE » avec sa façade marquante en briques de couleur anthracite a une surface habitable de 6 000 m² et se compose de 129 appartements en copropriété selon le standard KfW 55. L’achèvement de l’ensemble est prévu pour 2021.

Dans le cadre de la nouvelle construction, l’ensemble immobilier devait être découplé. L’objectif de cette mesure est de protéger les zones de bâtiments adjacentes contre les secousses et les bruits aériens secondaires.
Cela a nécessité une isolation élastique sous la dalle de fondation, une isolation proportionnelle des murs ainsi qu’une isolation des consoles.

LA SOLUTION

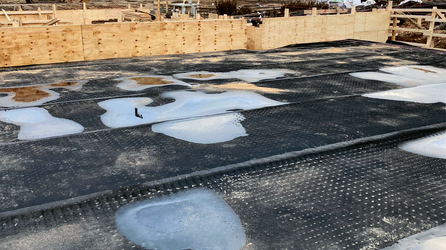

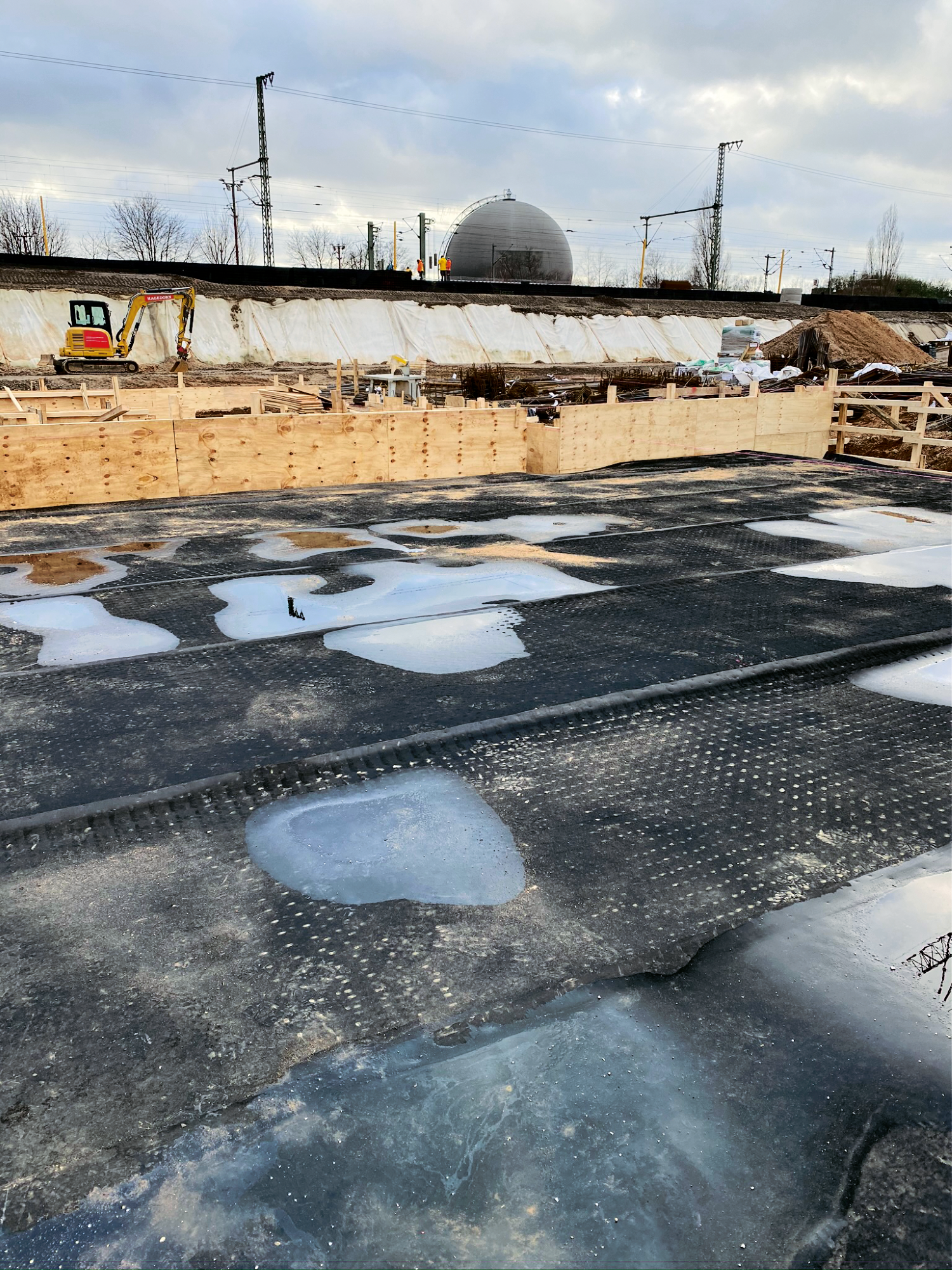

Lors de la construction isolée contre les vibrations de l’ensemble immobilier, des appuis en élastomère Cisador 80 et 1700, Cibatur ainsi que Civerso, type A, de Calenberg ont été intégrés. L’isolation de la semelle (isolation partielle) a été réalisée avec du Cibatur en vue de l’absorption des charges. Du Cibatur a été posé sous la dalle de fondation du bâtiment sur une couche de propreté. L’utilisation de Civerso, type A, a permis de découpler les murs extérieurs soumis à la pression du sol. Le sous-sol a été séparé des appartements adjacents au moyen d’une isolation des consoles avec Cisador 1700 et Cisador 80.
