« THE FRAGMENT »

LE PROJET ET SON CAHIER DES CHARGES

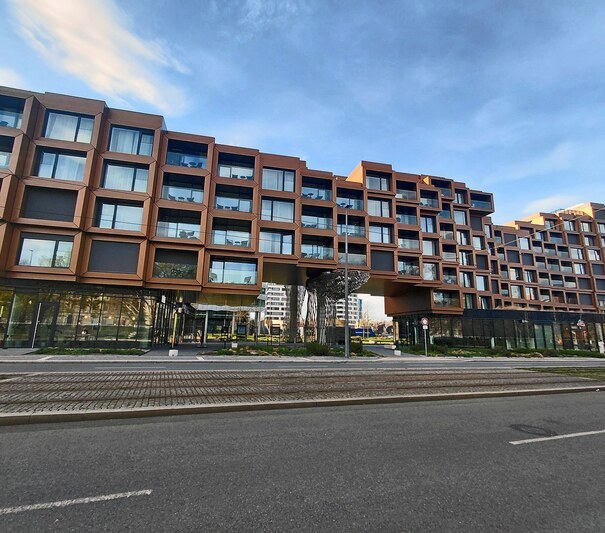

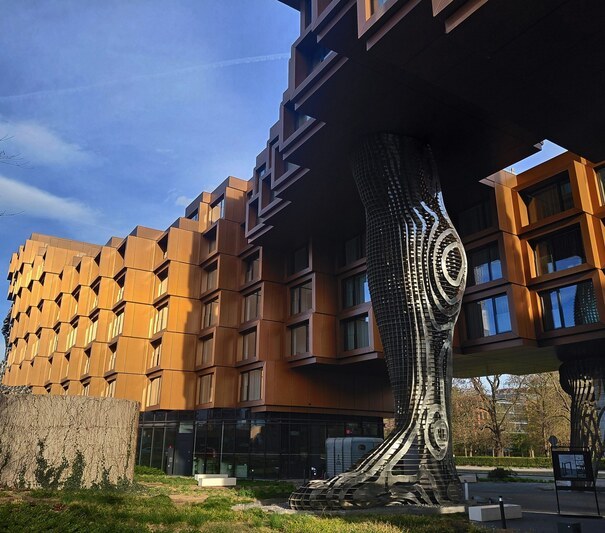

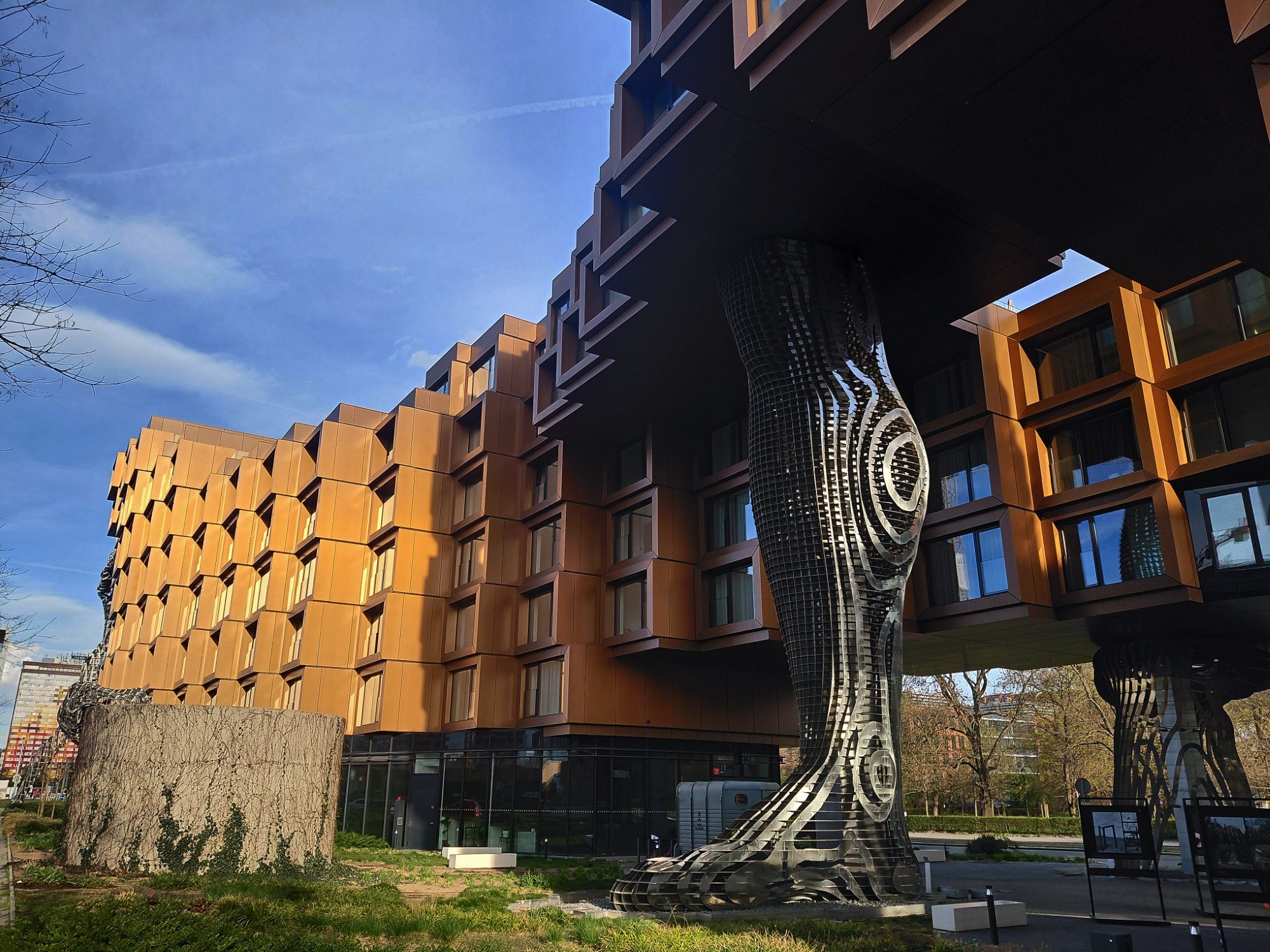

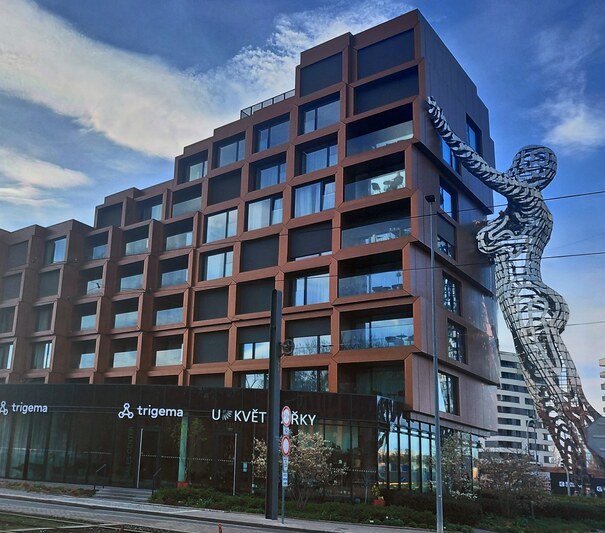

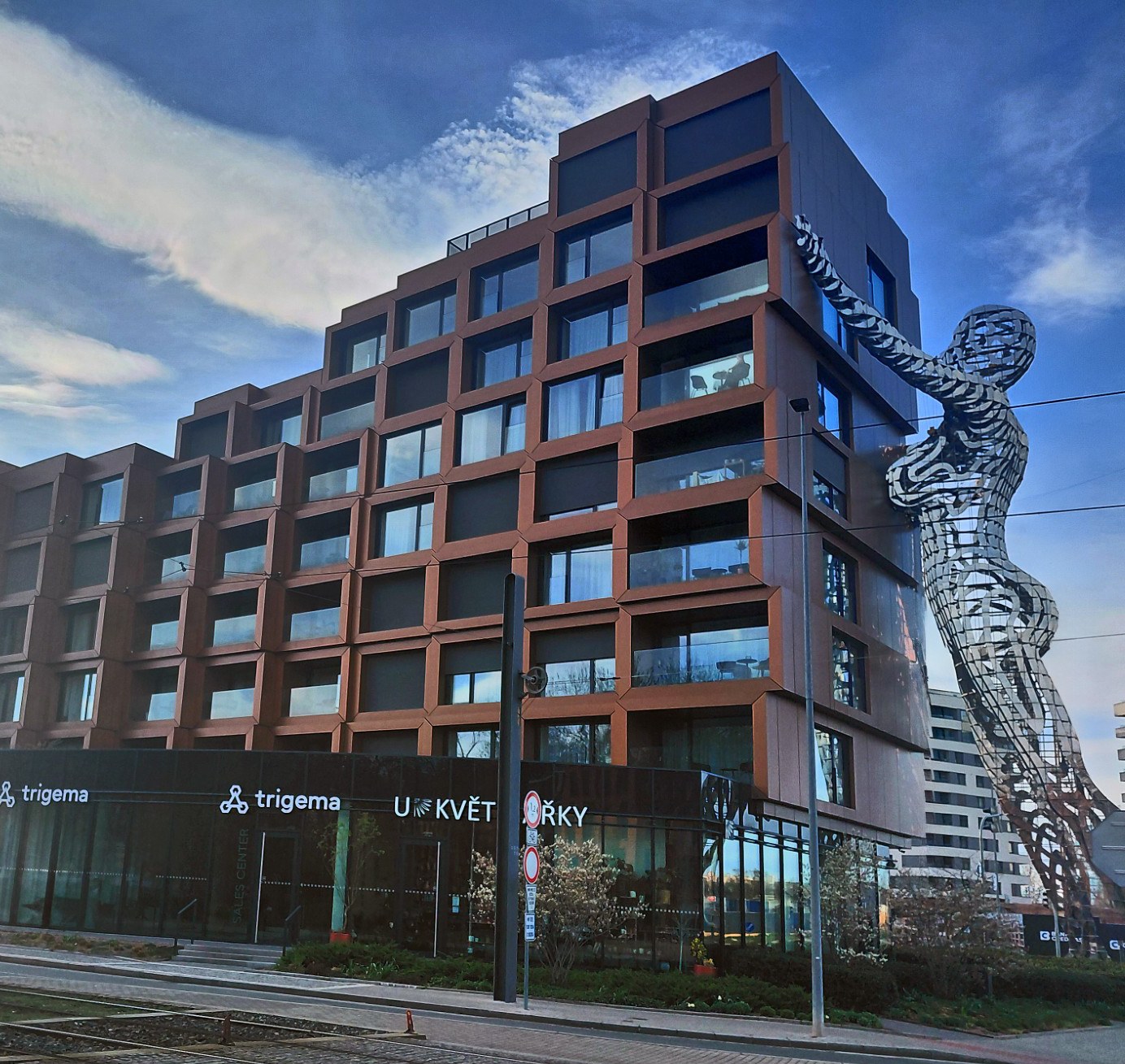

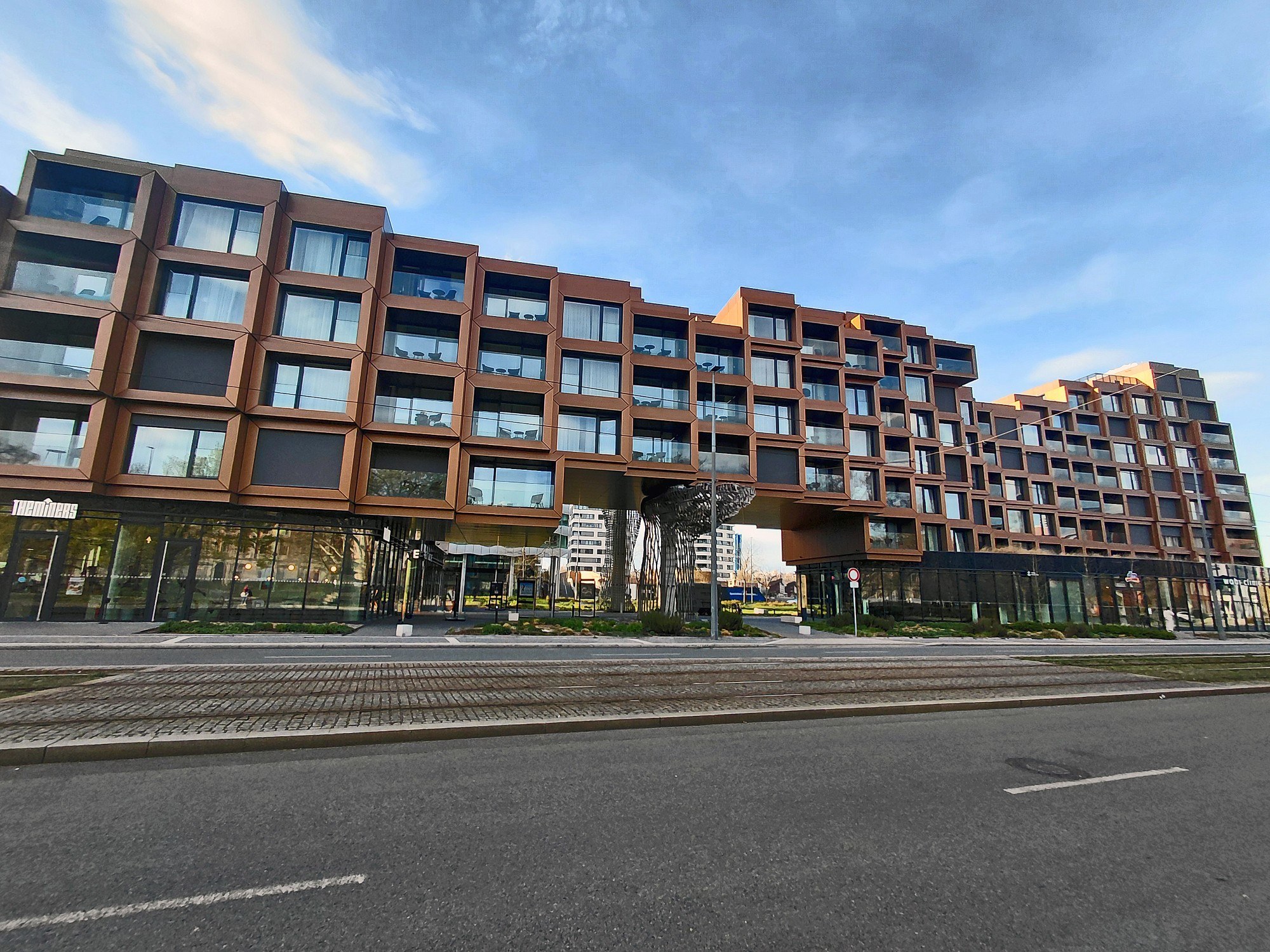

Le bâtiment Fragment, situé dans le quartier Karlín de Prague, a été réalisé à proximité d‘une ligne de tramway et d‘une ligne de métro située en dessous. Le bâtiment comprend des sous-sols avec des places de parking, un rez-de-chaussée à usage commercial et environ 8 étages supérieurs à usage résidentiel.

Le mode de construction exceptionnel du projet d‘habitation Fragment nécessitait, en raison des différentes charges exercées sur la surface du sol, des appuis en élastomère sélectionnés pour l‘isolation des vibrations.
Le passage des trains exerce des forces dynamiques sur la superstructure, le tunnel et le sol sous-jacent. Cela entraîne des vibrations dans le bâtiment.

La Solution

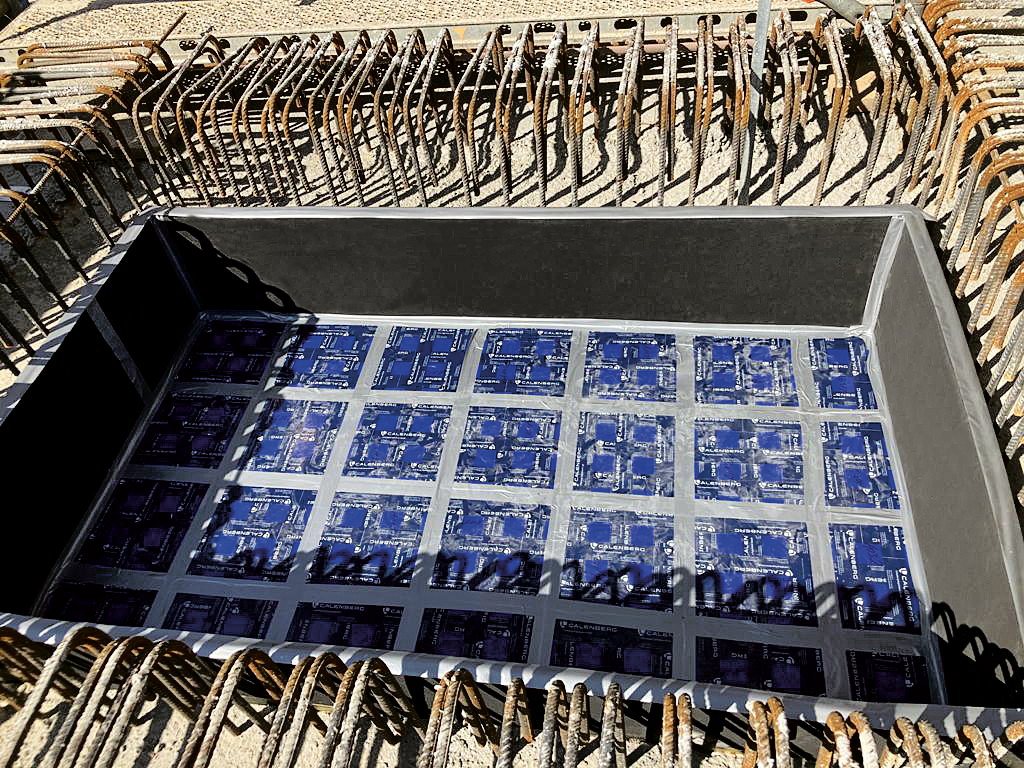

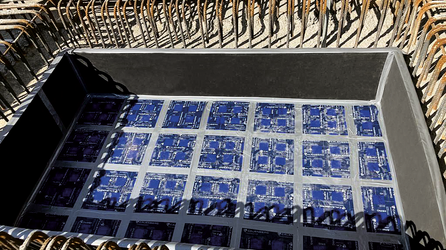

Le support élastique a été réalisé sur une surface d‘environ 1200 m² avec une combinaison de types Cibatur ainsi que Cipremont et Citrigon pour une plage de charge de 0,4 N/mm² à 7 N/mm².
Le support a été effectué en tant que stockage individuel et en bande entre le rez-de-chaussée et le premier étage. La fréquence d‘accord moyenne était de 12 Hz.
